ヒューレット・パッカード ノートパソコンの取扱説明書・マニュアル [全18ページ 0.43MB]

1 .

メモリ モジュールユーザーズ ガイド

2 .

(C) Copyright 2007 Hewlett-PackardDevelopment Company, L.P.本書の内容は、将来予告なしに変更されることがあります。HP製品およびサービスに関する保証は、当該製品およびサービスに付属の保証規定に明示的に記載されているものに限られます。本書のいかなる内容も、当該保証に新たに保証を追加するものではありません。本書に記載されている製品情報は、日本国内で販売されていないものも含まれている場合があります。本書の内容につきましては万全を期しておりますが、本書の技術...

3 .

このガイドについてこのユーザ ガイドでは、ほとんどのモデルに共通の機能について説明します。 一部の機能は、お使いのコンピュータで対応していない場合もあります。JAWW iii

4 .

iv このガイドについてJAWW

5 .

目次1 メモリ モジュールの追加または交換拡張メモリ モジュール スロットのメモリ モジュールの追加または交換 ........................................... 2メイン メモリ モジュール スロットのメモリ モジュールのアップグレード ...................................... 52 ハイバネーション ファイルに必要なハードドライブ領域の拡張索引 .............................................

6 .

vi JAWW

7 .

1メモリ モジュールの追加または交換お使いのコンピュータには2箇所にメモリ モジュール コンパートメントが装備されています。メイン メモリ モジュール コンパートメントはキーボードの下にあります。コンピュータの裏面に拡張メモリ モジュール コンパートメントがあります。コンピュータのメモリ容量をアップグレードするには、メモリ モジュールを空の拡張メモリ モジュール スロットに追加するか、メイン メモリ モジュール スロットに装着されているメモリ モジュールをアップグレードします。警告！感電や装置の損傷を防ぐた...

8 .

拡張メモリ モジュール スロットのメモリ モジュールの追加または交換拡張メモリ モジュール スロットのメモリ モジュールを追加または交換するには、以下の手順で操作します。1.作業を保存します。2.コンピュータをシャットダウンし、ディスプレイを閉じます。コンピュータの電源が切れているのかハイバネーション状態なのかわからない場合は、まずコンピュータの電源を入れ、 次にオペレーティング システムから電源を切ります。3.コンピュータに接続されているすべての外付けデバイスの接続を外します。4.電源コンセントから電源コ...

9 .

b.メモリ モジュールの端をつかみ、そのままゆっくりと斜め上に引き抜いて（2）取り外します。取り外したメモリ モジュールは、静電気の影響を受けない容器に保管しておきます。10.メモリ モジュールを取り付けるには、以下の手順で操作します。a.メモリ モジュールの切り込みとメモリ モジュール スロットのタブを合わせます（1）。注意：メモリ モジュールの損傷を防ぐため、メモリ モジュールを扱うときは必ず端を持ってください。 メモリ モジュールの端子部分に触ったり、メモリ モジュールを折り曲げたりしないように注意し...

10 .

13.メモリ モジュール コンパートメント カバーのネジ（3）を締めます。14.バッテリを元どおりに取り付けます。15.外部電源および外付けデバイスを再接続します。16.コンピュータの電源を入れます。4第 1 章 メモリ モジュールの追加または交換JAWW

11 .

メイン メモリ モジュール スロットのメモリ モジュールのアップグレードメイン メモリ モジュール スロットのメモリ モジュールをアップグレードするには、以下の手順で操作します。1.作業を保存します。2.コンピュータをシャットダウンします。コンピュータの電源が切れているのかハイバネーション状態なのかわからない場合は、まずコンピュータの電源を入れ、 次にオペレーティング システムから電源を切ります。3.コンピュータに接続されているすべての外付けデバイスの接続を外します。4.電源コンセントから電源コードを抜きま...

12 .

9.3つのキーボード固定ネジを緩めます。10.コンピュータの表面を上にして開きます。11.4つのキーボード リリース ラッチをスライドさせて（1）、キーボードの固定を解除します。12.キーボードの上端部分をゆっくりと持ち上げ（2）、コンピュータのパーム レストに乗るまで回転させます。13.以下の方法でメモリ モジュールを取り外します。a.メモリ モジュールの両端の留め具を左右に引っ張ります（1）。メモリ モジュールが少し上に出てきます。注意：メモリ モジュールの損傷を防ぐため、メモリ モジュールを扱うときは...

13 .

b.メモリ モジュールの端をつかみ、そのままゆっくりと斜め上に引き抜いて（2）取り外します。取り外したメモリ モジュールは、静電気の影響を受けない容器に保管しておきます。14.メモリ モジュールを取り付けるには、以下の手順で操作します。a.メモリ モジュールの切り込み（1）とメモリ モジュール スロットのタブを合わせます。注意：メモリ モジュールの損傷を防ぐため、メモリ モジュールを扱うときは必ず端を持ってください。 メモリ モジュールの端子部分に触ったり、メモリ モジュールを折り曲げたりしないように注意し...

14 .

16.4つのキーボード リリース ラッチをスライドさせて（2）、キーボードを固定します。17.コンピュータを裏返して安定した平らな場所に置きます。18.3つのキーボード固定ネジを締めます。19.メモリ モジュール コンパートメント カバーのタブをコンピュータのくぼみに合わせます（1）。20.カバーを閉じます（2）。8第 1 章 メモリ モジュールの追加または交換JAWW

15 .

21.メモリ モジュール コンパートメント カバーのネジ（3）を締めます。22.バッテリを元どおりに取り付けます。23.外部電源および外付けデバイスを再接続します。24.コンピュータの電源を入れます。JAWWメイン メモリ モジュール スロットのメモリ モジュールのアップグレード9

16 .

2ハイバネーション ファイルに必要なハードドライブ領域の拡張ハイバネーションを起動すると、データがハードドライブのハイバネーション ファイルに保存された後、コンピュータがシャットダウンされます。 ハイバネーション ファイルを保存するためのハードドライブの領域は、システム メモリの容量に基づき、オペレーティング システムによって確保されます。 メモリを増設すると、ハイバネーション ファイルに必要なハードドライブ領域がオペレーティング システムによって拡張されます。メモリを増設した後にハイバネーションに関する問...

17 .

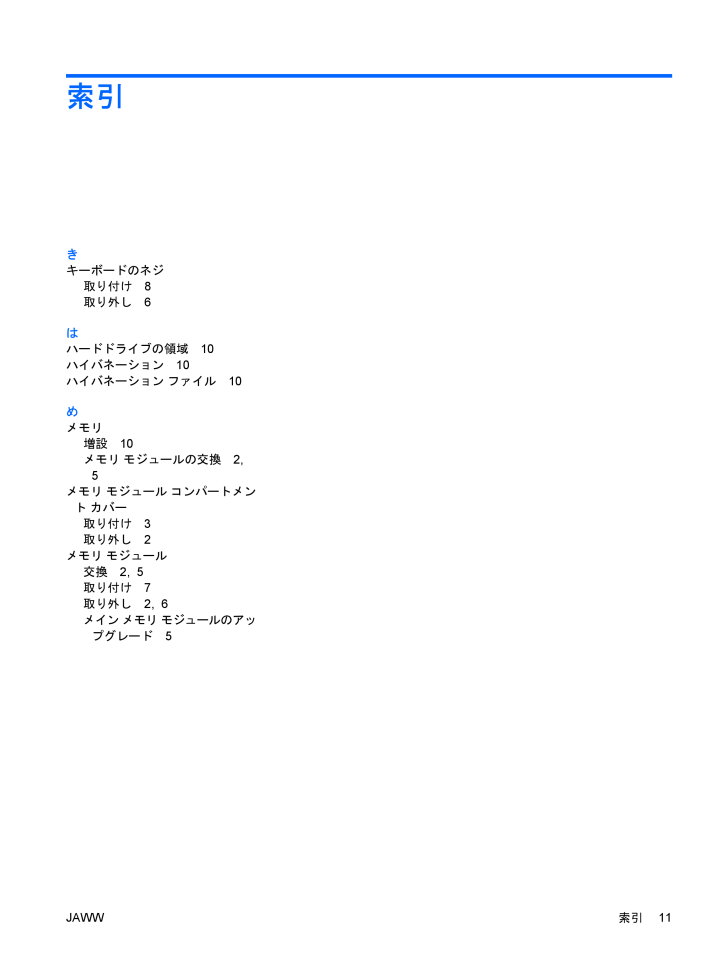

索引きキーボードのネジ取り付け8取り外し6はハードドライブの領域10ハイバネーション10ハイバネーション ファイル10めメモリ増設10メモリ モジュールの交換2, 5メモリ モジュール コンパートメント カバー取り付け3取り外し2メモリ モジュール交換2, 5取り付け7取り外し2, 6メイン メモリ モジュールのアップグレード5JAWW索引11
